Prüfstände zur Messung der Luftleistung

Falko Ziller

+49-351-4081-662

Messung von Volumenstrom und Widerstandskennlinien

Messung von Volumenstrom und Widerstandskennlinien

Das ILK entwickelt und vertreibt Prüfstände zur  Volumenstrommessung an lufttechnischen Komponenten. Diese Prüfstände werden individuell an die Anforderungen der jeweiligen Nutzer angepasst und zeichnen sich durch hohe Messgenauigkeit sowie eine komfortable, softwarebasierte Bedienung und Einstellung der Prüfbedingungen aus.Gern werden wir für Sie ein Prüfsystem nach Ihren Anforderungen entwickeln oder bestehende Systemlösungen an Ihren Bedarf anpassen. Für ein Gespräch stehen wir Ihnen gern zur Verfügung.

Referenzen für entwickelte Prüfstände

Nachfolgend ist eine kleine Auswahl von Prüfständen, die von uns entwickelt und vertrieben wurden.

Saugseitiger, hochgenauer Kammerprüfstand der speziell für die für die Anforderungen der Ventilatorentwicklung konzipiert  wurde.

Technische Daten:
Normprüfstand nach DIN EN ISO 5801
(sowie der abgelösten  DIN 24163)
Volumenstrom: 11..2.000 m³/h (Messbereichsautomatik)
Prüfdruck -2.500..2.500 Pa

Detailinformationen

universelles Volumenstromkennlinien Messsystem

Technische Daten:
Normprüfstand nach DIN EN ISO 5801
Volumenstrom: 2..500 m³/h
Prüfdruck -500..500 Pa



Saugseitiger, hochgenauer Kammerprüfstand der speziell für die für die Anforderungen der Entwicklung von Kühlerventilatoren für Fahrzeuge konzipiert  wurde.

Technische Daten:
Normprüfstand nach DIN EN ISO 5801
Volumenstrom: 32..25.000 m³/h (Messbereichsautomatik)
Prüfdruck -5.000..3.000 Pa

universelles Volumenstromkennlinien Messsystem

Technische Daten:

Volumenstrom-Prüfstand für Dunstabzugshauben nach DIN EN 61591

sowie Ventilatorprüfstand
entsprechend DIN EN ISO 5801

Volumenstrom: 35..2.000 m³/h
Arbeitsdruck -500..500 Pa

Volumenstromprüfstand für Kleinventilatoren und Haushaltgeräte

Technische Daten:
Normprüfstand nach DIN EN ISO 5801
Volumenstrom: 2..200 m³/h
Arbeitsdruck -500..500 Pa

Saugseitiger Kammerprüfstand speziell für die Kennlinienmessungen von Kleinventilatoren für die Anforderungen der Ventilatorentwicklung konzipiert und gebaut wurde.

Technische Daten:
Normprüfstand nach DIN EN ISO 5801
(sowie der abgelösten  DIN 24163)
Volumenstrom: 11..1.100 m³/h (Messbereichsautomatik)
Prüfdruck -5000..3000 Pa

Detailinformationen

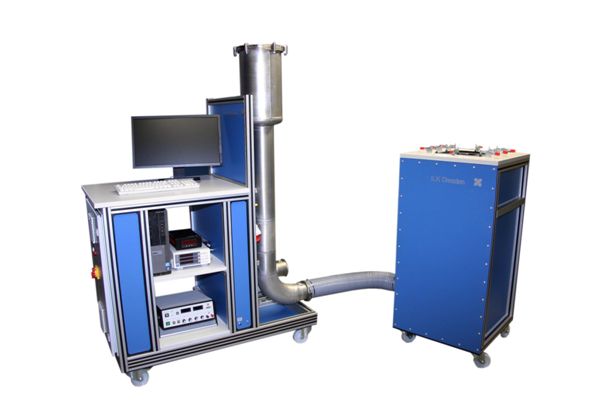

Universelles System zur Volumenstrommessung und Prüfdruckgenerierung. Das System kann Volumenströme sowohl saug- als auch druckseitig generieren und ist damit beispielsweise zur Kalibrierung von Volumenstrommessgeräten, zur Leckagemessung nach DIN EN 12114 bzw. zur Kennlinienmessung konzipiert.

Technische Daten:

Normprüfstand nach DIN ISO 5167 (>11 m³/h)
Volumenstrom: 0,8..1.100 m³/h (Messbereichsautomatik)
Prüfdruck -250..250 Pa

Saugseitiger Kammerprüfstand für die Kennlinienmessungen von Ventilatoren sowie für die Messung von Widerstandselementen und zur Kalibrierung von Ventilatoreinlaufdüsen konzipiert und gebaut wurde.

Technische Daten:

Volumenstrommessung nach DIN EN ISO 5801
Volumenstrom: 1.000..10.000 m³/h
(manueller Messbereichswechsel)
Prüfdruck -5000..2500 Pa

Kammerprüfstand für die Kennlinienmessungen von Ventilatoren sowie von ventilatorgestützten Raumklimageräten. Dieser Prüfstand wurde für das Entwicklungslabor eines Herstellers für Raumklima- und Zentralklimageräte entwickelt und gebaut. Er ermöglicht sowohl die saug- als auch druckseitige Prüfung von Klimageräten.

Technische Daten:

Normprüfstand nach DIN EN ISO 5801
(sowie der abgelösten  DIN 24163)
Volumenstrom: 30..10.000 m³/h (Messbereichsautomatik)
Prüfdruck -5000..2500 Pa

Prüfstand zur Volumenstrommessung in Verbindung mit der  Simulation der Abluftleitung von Abluftwäschetrocknern. Der Prüfstand bildet den Widerstand einer beliebigen Abluftleitungs-geometrie bzw. deren Länge nach und misst während des Trocknungsvorgangs den Volumenstrom. Die Geometrie der Abluftleitung kann komfortabel in der Software gestaltet werden.

Technische Daten:

Volumenstrom: ..500 m³/h
Kanalwiderstand ..250Pa

Saugseitiger Kammerprüfstand, der speziell für die Kühlluftvolumenstromuntersuchung eines Motorenherstellers konzipiert und gebaut wurde.

Technische Daten:

Normprüfstand nach DIN EN ISO 5801
(sowie der abgelösten  DIN 24163)
Volumenstrom: 11..3.500 m³/h (Messbereichsautomatik)
Prüfdruck -2.500..2.500 Pa

Präzisionsvolumenstrommesseinrichtung zur Kalibrierung von Volumenstrommessgeräten.

Technische Daten:

Normblende nach DIN ISO 5167-2
Volumenstrom: 11..30.000 m³/h

Software zur Durchflussberechnung

Kammerprüfstand, der speziell für die Volumenstromuntersuchung im Entwicklungslabor eines Haushaltgerätehersteller  konzipiert und gebaut wurde.

Technische Daten:

Normprüfstand nach DIN EN ISO 5801
(sowie der abgelösten  DIN 24163)
Volumenstrom: 27..1.100 m³/h (Messbereichsautomatik)
Prüfdruck -1.000..1.000 Pa

universelles Volumenstromkennlinien Messsystem

Technische Daten:

Volumenstrom-Prüfstand für Dunstabzugshauben nach DIN EN 61591 und zur Bestimmung der fluiddynamischen Effizienz nach EU-Verordnung Nr. 66/2014

sowie Ventilatorprüfstand
entsprechend DIN EN ISO 5801

Volumenstrom: 18..2.700 m³/h
Arbeitsdruck -5.000..5.000 Pa

universelles Volumenstromkennlinien Messsystem

Technische Daten:

Volumenstrom-Prüfstand nach DIN EN ISO 5801

Volumenstrom: 4..600 m³/h
Prüfdruck +- 600 Pa ( +-5.000 Pa)

Volumenstromprüfstand zur Kennlinienmessung von Geräten die an die Fassade angekoppelt sind. Die Prüfeinrichtung kann verschiedene Winddrücke simulieren und den dazu gehörigen Volumenstrom mit hoher Genauigkeit messen.

Technische Daten:

Volumenstrom: -300..300 m³/h
Prüfdruck -500..500 Pa

Die Software ermöglicht eine sehr komfortable Messdatenerfassung, Auswertung sowie die grafische Darstellung der gemessenen Kennlinien. Neben der automatisierten Messung erlauben die integrierten Regler sowie die Möglichkeit des manuellen Anfahrens von Kennlinienpunkten einen sehr flexiblen Prüfbetrieb gerade für Entwicklungsaufgaben. Die integrierten Berechnungen gestattet eine Auswertung der Messdaten wahlweise nach DIN 24163 oder nach ISO 5801. Die Umrechnung der gemessenen Kennlinien auf die Normbedingungen sowie die Berechnung der dimensionslosen Kennzahlen ist ebenfalls in der Software realisiert.

Detailinformationen
