Volumenstromkennlinienprüfstand an zufriedenen Kunden übergeben

FlowMeas Prüfstände - made in Dresden

4927

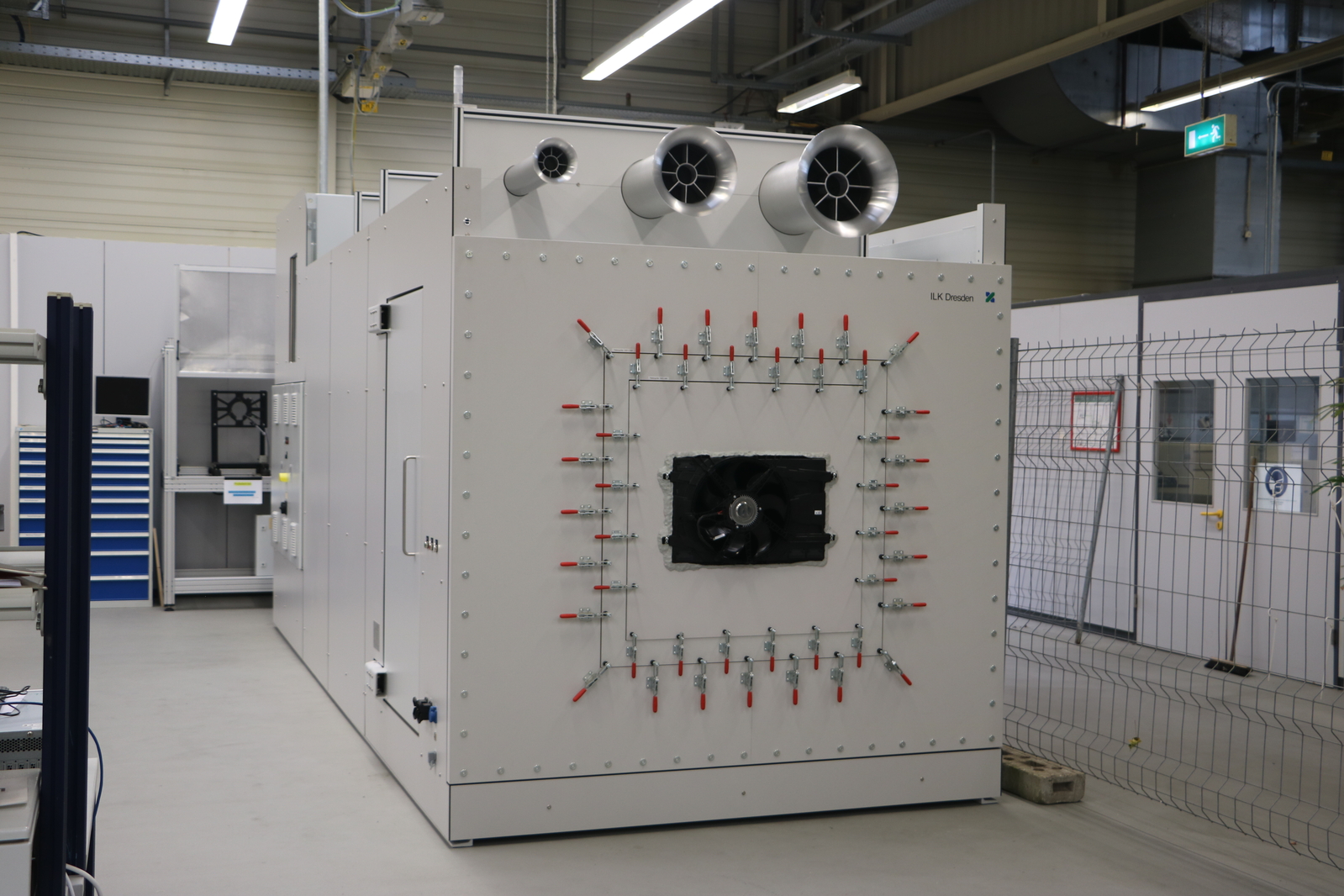

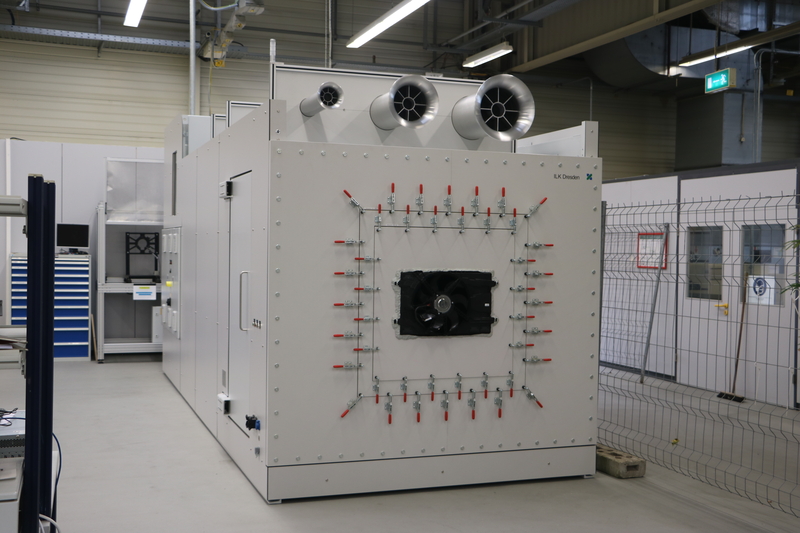

Am Freitag wurde an einen Hersteller von Fahrzeugkomponenten ein Prüfstand zur Messung der Luftleistung übergeben. Zweck des Prüfstandes ist die Messung der lufttechnischen Kenndaten, des Betriebsverhaltens sowie der Energieeffizienz von Kühlerventilatoren im Rahmen der Produktentwicklung sowie des Leistungsnachweises.

Die Bedienung des Prüfstandes erfolgt über das speziell für Ventilatorprüfstände nach ISO 5801 entwickelte Softwarepaket ILK-FlowMeas, welches eine komfortable Bedienung ermöglicht und eine Aufbereitung der Messdaten realisiert.

Der Prüfstand zeichnet sich durch nachfolgende technische Daten aus:

  • Volumenstrommessbereich 0,04 m³/s bis zu 4,5 m³/s
  • Prüfdruck ± 2500 Pa
  • Messabweichung Volumenstrom nach ISO 5167 kleiner 1% bezogen auf den jeweiligen Messpunkt
  • Messabweichung Prüfdruck 0,5 % bezogen auf den jeweiligen Messpunkt
  • Einflüsse durch witterungsbedingte Luftdichteänderungen werden durch die Software kompensiert.
  • Stromversorgung der Prüfventilatoren:  2 x 100 A (Dual fans)
  • Drehzahlsteuerung des Prüfmusters: PWM / LIN
  • Laufradleistungsmessung bis 5 N/m und 6000 1/min
  • Zusätzliche Tür in der Prüfkammer für einfacheren Zugang zur Saugseite des Ventilators
  • Kammerinnenabmessung 1800 mm x 2100 mm
