Einsatzbereiche
Zur Auslegung und Simulation von Wärmeübertragern und Anlagen mit solchen können diese auf entsprechenden Prüfständen vermessen werden.
Zielstellung
Die Ermittlung exakter thermodynamischer Größen bei unterschiedlichen Einsatzbedingungen ist für die Entwicklung von Wärmeübertragern sowie für die Validierung von Auslegungsalgorithmen bzw. Software unerlässlich.
Beschreibung
Für ein definiertes Einsatzkennfeld werden die übertragene Leistung, der Druckverlust, die Temperaturdifferenzen sowie weitere thermodynamische Größen von mit Flüssigkeit oder mit Luft beaufschlagten Wärmeübertragern ermittelt (Verdampfer und Verflüssiger).
Die Messungen erfolgen in Anlehnung an folgende Normen:
- DIN EN 306 Wärmetauscher
„Messungen und Messgenauigkeit bei der Leistungsbestimmung“ - DIN EN 1117 Wärmetauscher
„Flüssigkeitsgekühlte Kältemittelverflüssiger - Prüfverfahren zur Leistungsfeststellung" - DIN EN 1118 Wärmetauscher
„Kältemittelgekühlte Flüssigkeitskühler - Prüfverfahren zur Leistungsfeststellung"

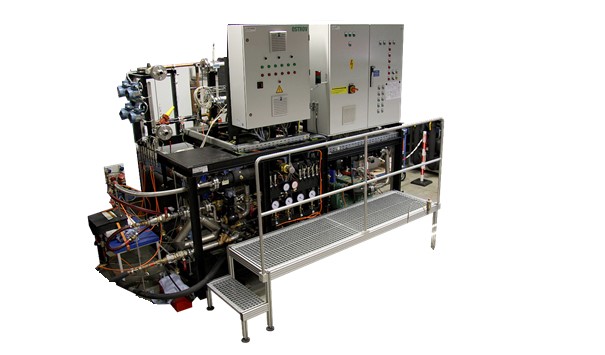

Die Prüfungen werden an einem speziell dafür entwickelten Prüfstand durchgeführt.
Einsatzgrenzen des Prüfstands:
- Kältemittel: R134a, R404A, R407C, R410A, R507 (weitere auf Anfrage)
- Kälteträger: Sole
- Wärmeträger: Wasser
- Maximale Leistung: Verflüssiger - 70 kW, Verdampfer - 60 kW
Eine aktuelle Kalibrierung der Messsysteme ist selbstverständlich.
Zusatzleistungen:
- Unterstützung bei der Auslegung und Optimierung von Komponenten sowie bei der Softwareentwicklung

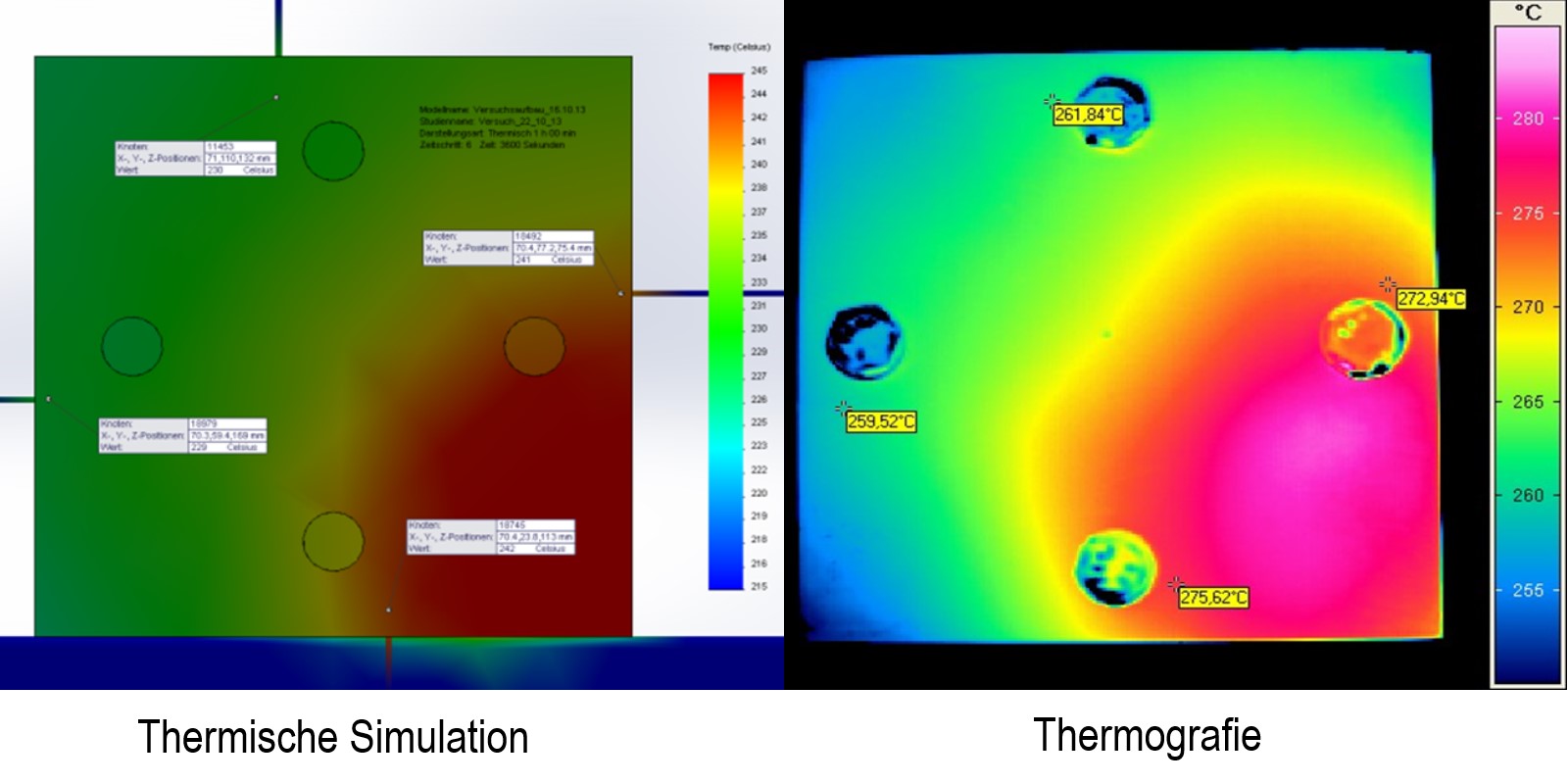

- statische und transiente thermische Simulation
- Thermografie
