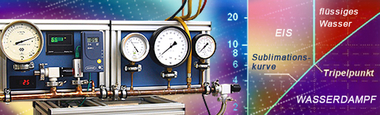

Image Evakuieren und Trocknen von Kälteanlagen
Image Lecksuche und Dichtheitsprüfung
Image Messung Isolierverpackung
Image Tieftemperaturtribologie
Image Elektrochemische Dekontamination leitfähiger Oberflächen „EDeKo II“
Image Prüfstände für Kälte- und Wärmepumpentechnik
Image Elektrische Auskopplung aus einer Expansionsturbine
Image Hochtemperatur Wärmepumpe
Image Prüfstand für Ventilatoren nach DIN EN ISO 5801
Image Nachweis der Lagerbeständigkeit von Kryoröhrchen
Image Innovatives Tieftemperaturkühlsystem zur Rekondensation / Verflüssigung von technischen Gasen bis 77 K
Image PerCO
Image Verhalten mehrphasiger kryogener Fluide
Image Entwicklung und Erprobung des Einsatzes von Phasenwechselmaterialien an WEMS (Window Energy Management Systems)

Sie befinden sich hier:   /  Startseite


Dynamische Gebäude- und Anlagensimulation mit TRNSYS

Industrie und Bauwesen

auf Anfrage

Dipl.-Ing. (FH) Hannes Rosenbaum

+49-351-4081-667

Wissenschaftliche Analyse thermodynamischer Prozesse in Gebäuden und Anlagen

TRNSYS allgemein

TRNSYS (TRaNsient SYstem Simulation Program) ist ein Programm zur dynamischen Systemsimulation, basierend auf numerischen Routinen zur Lösung partieller Differentialgleichungssysteme. Es ermöglicht die Bilanzierung instationärer Prozesse in “beliebiger” Zeitschrittauflösung. Das ILK Dresden nutzt TRNSYS für Berechnung sowohl einfacher Wärmetransport- und Wärmespeichervorgänge als auch komplexer Gebäude- und Anlagenmodelle im Mehrzonenmodell.

Thermische Simulationen von Mehrzonen- Gebäudemodellen

…ermöglichen die Berechnung zeitlich aufgelöster und statistisch auswertbarer (dynamischer) Verläufe von:

  • Luftzustandsgrößen (Temperatur- und Feuchte) und Oberflächentemperaturen
  • sensiblen und latenten Lasten (Heizlast, Kühllast,…)
  • Energieströmen und Bilanzen zwischen benachbarten Zonen
  • Wetter- und Strahlungsdaten, sowie deren Wirkung auf die Zonen und einzelne Bauteile des Gebäudes

…unterstützen Planungsprozesse oder FuE-Aufgaben und beantworten wichtige Fragestellungen, wie:

  • dynamisches Verhalten von Raum bzw. Zone
  • Einfluss bauphysikalischer und konstruktiver Bauteileigenschaften der Gebäudehülle
  • Über- und Unterschreitungshäufigkeiten vorgegebener Sollwerte
  • gebäudebezogene Schaltkriterien für Regelkreise (bspw. Heizgrenztemperatur)
  • Wirkung zusätzlicher thermischer (sensibler und/oder latenter) Speichermassen in Raum oder Bauteil (z.B. PCM in Raumumschließungsflächen/Wänden)
  • Vergleich unterschiedlicher Sonnenschutz- und Verschattungseinrichtungen einschließlich deren Ansteuerung

Das Gebäudemodell berücksichtigt zudem die Gebäudestruktur (Geometrie, Bauteileigenschaften, Standort bzw. Wetterdaten), das Nutzungsprofil sowie Anforderungs- und Lastprofile. Es wird ergänzt durch aktive Bauelemente und individuell programmierte Inputs.

Die numerischen Routinen von TRNSYS basieren auf normierten Berechnungsverfahren (u.a. DIN EN ISO 13791 und DIN EN ISO 13792)

Kombinierte dynamische Gebäude- und Anlagensimulationen

…basieren auf einer Erweiterung des Gebäudemodells um Anlagenmodelle (mathematisch oder modular) und

…ermöglichen vertiefende Analysen und Detailuntersuchungen unter Berücksichtigung der Interaktion zwischen Anlage(n) und Gebäude/Zone(n).

Kombinierte Gebäude- und Anlagensimulation beinhalten üblicherweise die Berechnung:

  • zeitlicher Verläufe von Leistungsanforderungen an eine Anlage oder deren Komponenten
  • von End- und Primärenergiebedarfe (Jahresgang und Summenwerte) als Vergleichskennwerte bspw. für die Gegenüberstellung verschiedener Anlagenkonfigurationen
  • zeitlicher Veränderungen von Oberflächentemperaturen und Luftzustandsgrößen (Temperatur- und Feuchte) oder anderer Istwerte in Abhängigkeit von den Leistungsparametern der modellierten Anlagen
  • von Über- und Unterschreitungshäufigkeiten vorgegebener Sollwerte

Die Ergebnisse der Gebäude- und Anlagensimulation helfen:

  • bei der Bewertung der Funktionalität und Wirkungsweise unterschiedlicher Gebäude-Anlagen-Konzepte bzw. Energiekonzepte, im Hinblick auf Energieeffizienz und Nachhaltigkeit
  • der Analyse des Einflusses unterschiedlicher Anlagenkonfigurationen, Anlagenleistungen und/oder Regelungsszenarien auf das thermische Verhalten des Gebäudes
  • der Ermittlung des Anforderungsprofils für einzelne Anlagenkomponenten
  • dem ILK bei der zur Entwicklung klimatechnischer Komponenten in FuE-Projekten

Das ILK Dresden setzt die dynamische kombinierte Gebäude- und Anlagensimulation mit TRNSYS auch zur gezielten Ermittlung von Randbedingungen für Strömungssimulationen ein. Im Ergebnis der kombinierten Gebäude- und Anlagensimulation positiv bewertete Energiekonzepte oder Anlagenkonzeptionen können somit – beispielsweise unter dem Gesichtspunkt der thermischen Behaglichkeit (Strömungsgeschwindigkeiten, Temperaturverteilung, Zugluftrisiko) – vertiefend analysiert und bewertet werden.

Anlagensimulationen

…können auch losgelöst vom Gebäude erfolgen – beispielsweise wenn anstelle eines Gebäudes oder Raumes das dynamische Verhalten einer Anlage im Vordergrund steht. Für die Modellierung stehen dem ILK Dresden sowohl TRNSYS-Standard-Types, als auch TESS-Models zur Verfügung. Auch eine mathematische Modellierung regelungstechnischer oder thermodynamischer Zusammenhänge über Kennlinienmodelle und Größengleichungen ist möglich.

Einsatziele der Anlagensimulation im Fall des ILK sind:

  • Abbildung des thermischen Verhaltens einer neu entwickelten Komponente oder eines konkreten Betriebsszenarios oder Regelungsregimes
  • Abgleich der Simulationsergebnisse mit Messdaten unter Berücksichtigung thermischer, zeitlicher und regelungstechnischer Randbedingungen der Messung
  • Simulation des zu erwartenden Verhaltens und Prognose möglicher Effekte (Energiebedarfe oder –erträge, Häufigkeit etwaiger „worst-case“-Szenarien) der modellierten Anlage bei veränderten Randbedingungen
  • Ableitung möglicher Optimierungspotentiale
